Radio Réveil NES clock
Bonjour à vous amis Dahinote,
Si vous êtes FAN de jeux vidéo et de bricolage, je vous invite vivement à suivre cette article jusqu’à la fin pour obtenir un radio réveil personnalisé et même unique en son genre. 😉
Pour commencer faisons la liste de se qu’on à besoin :
- Un mini radio réveil : De préférence petit et pas compliquer pour ne pas se compliquer la tache lors du montage.
- Une console Nintendo NES : Etant passionner de retrogaming et la NES fut ma première console de jeux, elle me servira donc de base pour ce radio réveil personnalisé.
- Un Adaptateur secteur : Celui-ci doit être égale au voltage de votre radio réveil, le mieu et de reprendre celui fourni si vous l’avez 🙂
- L’outillage : Une dremelle, Un tube de colle néoprène, un ciseau, un fer à souder, une pince coupante et de la patience.

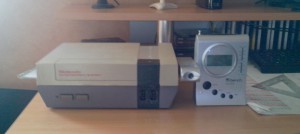

Voici les deux cobailles
Première étape :
- Ouvrez votre console et découper avec la dremelle tout les plots et autre qui pourraient nous géner dans le boitier.
- Demonter le radio réveil et récupérer les circuits avec tout se que vous aurez besoin pour le remonter dans la console.
- Disposer les composants du réveil dans la console pour trouver leurs place dans le boitier et ensuite les fixés dans celui-ci.
- identifier les fils pour les repérer et coupez les en deux pour ceux qui vous gène à la disposition des composants.
- Fixer chaque composant au boitier avec la colle néoprène et les supports que vous aurez fabriquer si besoin.
- Une fois la colle bien sèche resoudez les fil précédemment couper ( rajouter du fil élèctrique si nécessaire ).
Vous avez donc maintenant intégrer le radio réveil dans la console, Félicitation 😀 Deuxième étape :
Toute console qu’elle soit vieille ou récente se joue avec une manette tout au moin quelque chose pour « utiliser » les jeux. Sa tombe bien, nous avons une problèmatique à résoudre, comment régler l’heure et l’alarme du radio réveil maintenant qu’on à plus aucun bouton accéssible vu qu’ils sont dans le boitier ? Avec une manette compatible avec la console nous pourons avoir ces deux fonctionnalités.
Comme le disait Confusius, « Un dessin vaut mieu que mille discours », voici donc en images les plans pour cabler la manette de la console Nintendo NES.
Prise coté console

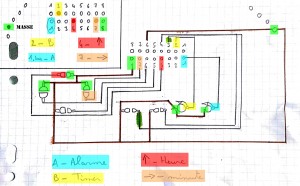

Cablage du circuit de la manette
Attention !!! Vous devez absolument désouder tout les composants présent sur le circuit.
Pour Conclure : Une petite vidéo de démonstration pour vous montrez le résultat.
