Arduino : FC-28

Un petit tuto sur la sonde d’humidité FC-28 pour les pots de fleur dit moisture en anglais.



Edit : url du projet sur le hack ici.

J’ai épluché pas mal de forum en anglais et aussi en français, mais faut avouer qu’il n’y à pas grand choses. D’où mon tutoriel sur ce composant.



Matériels demandés

Niveau matériel on est assez light sur ce coup-ci.

• Un arduino
• Une sonde FC-28
• Un pc

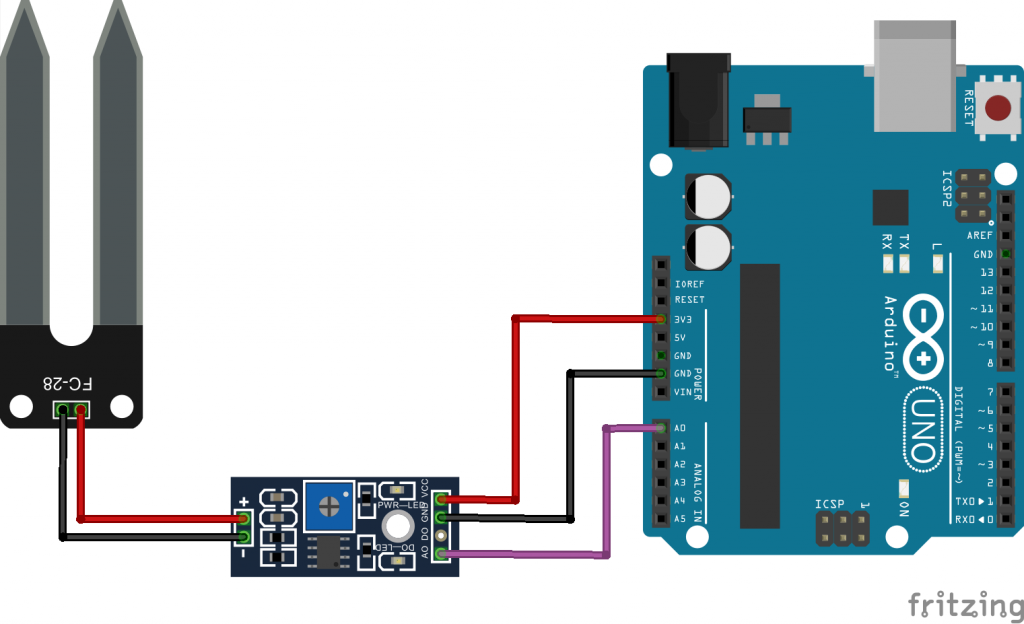

Branchement

Nous allons utilisé 3 fils sur les 4.

On va prendre la sortie analogique A0, le GND et le 3V.





Avant propos

Il nous faut la valeur max et la valeur minimun de la lvleur. Pour cela, la première chose est de télécharger le code n°1 dans l’arduino afin d’avoir les valeurs voulues.



Une fois que cela est fais, aller dans un environnement sec et regarder la valeur affichée par la sonde dite « en l’air ». Pour moi, la valeur est de 680;

Pour avoir la mesure de réferance minimal, il faut un verre d’eau et mettre la sonde dedans. Elle donnera la référence d’humidité, ma valeur est de 212.



Code de test

[highlighter]

// Variable
int analogpin_FC28 = 0; //Analog port

void setup ()
{
Serial.begin(9600);
}

void loop ()
{
Serial.println();
Serial.println();

//Lecture de la valeur
int sensorValue = analogRead(analogpin_FC28);

//Affichage brute
Serial.print("Value : ");
Serial.print( sensorValue );

delay (1000);
}

[highlighter]

Code final

Une fois les valeurs trouvées, remplacer dans le code minValue et maxValue par vos données.

[highlighter]

// Variable
int analogpin_FC28 = 0; //Analog port
int minValue = 212; //valeur dans l'eau
int maxValue = 680; //valeur à l'air libre

void setup ()
{
Serial.begin(9600);
Serial.println("Soil moisture sensor input");
}

void loop ()
{
Serial.println();
Serial.println();

//Lecture de la valeur
int sensorValue = analogRead(analogpin_FC28);
sensorValue = constrain(sensorValue, minValue, maxValue);

//Affichage brute
Serial.print("Value : ");
Serial.print( sensorValue );

Serial.println();

// Calcule en pourcentage
int soil = map(sensorValue, minValue, maxValue, 100, 0);
Serial.print("Soit en pourcent : ");
Serial.print(soil);
Serial.print("%");


delay (1000);
}

[highlighter]

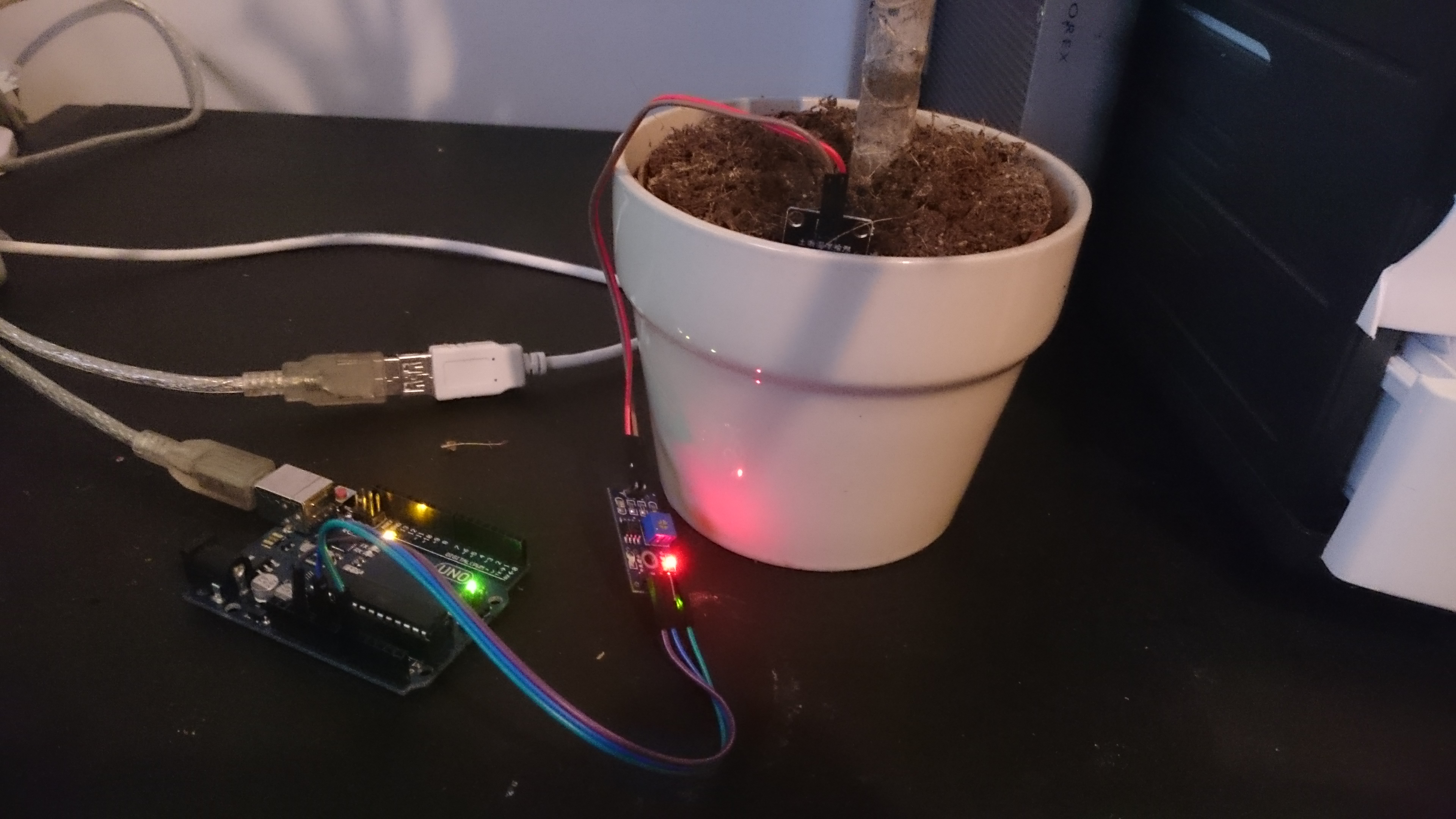

Photos
